DR（Digital Radiography）机即数字 X 射线摄影系统，主要由 X 射线发生装置、数字探测器、图像采集系统、计算机处理系统和图像显示系统等组成。与普通 X 射线机相比，其关键在于数字探测器能够直接将 X 射线信号转换为数字信号，而普通 X 射线机主要是通过胶片来记录影像。
评估普通 X 射线机的适用性
检查 X 射线机的功率和输出稳定性。确保 X 射线机的管电压、管电流等参数能够满足改装后的 DR 系统要求。例如，一般用于胸部检查的 DR 机，管电压范围在 100 - 140kV，管电流在 10 - 1000mA 之间。如果现有 X 射线机的输出参数与之相差过大，可能需要对 X 射线发生器进行维修或调整。
查看机械结构的稳定性和可调整性。DR 系统要求 X 射线球管、探测器和患者检查床之间的相对位置能够精确调整，以保证成像质量。普通 X 射线机的机械结构如果过于陈旧或不稳定，可能需要进行加固或改造。
选择合适的数字探测器
探测器类型：主要有非晶硅探测器、非晶硒探测器和 CCD 探测器等。非晶硅探测器应用较为广泛，它具有成像速度快、分辨率较高等优点。例如，其像素尺寸可以达到 139μm×139μm，能够提供清晰的图像。
探测器尺寸：要根据 X 射线机的原有成像区域来选择合适尺寸的探测器。常见的探测器尺寸有 14 英寸 ×17 英寸，适合用于全身各部位的检查；还有 10 英寸 ×12 英寸的，适用于小部位检查，如四肢等。
探测器与 X 射线机的兼容性：探测器的接口和数据传输方式要与 X 射线机相匹配。有些探测器需要特定的接口协议和数据传输带宽，在选择时要确保 X 射线机能够支持。

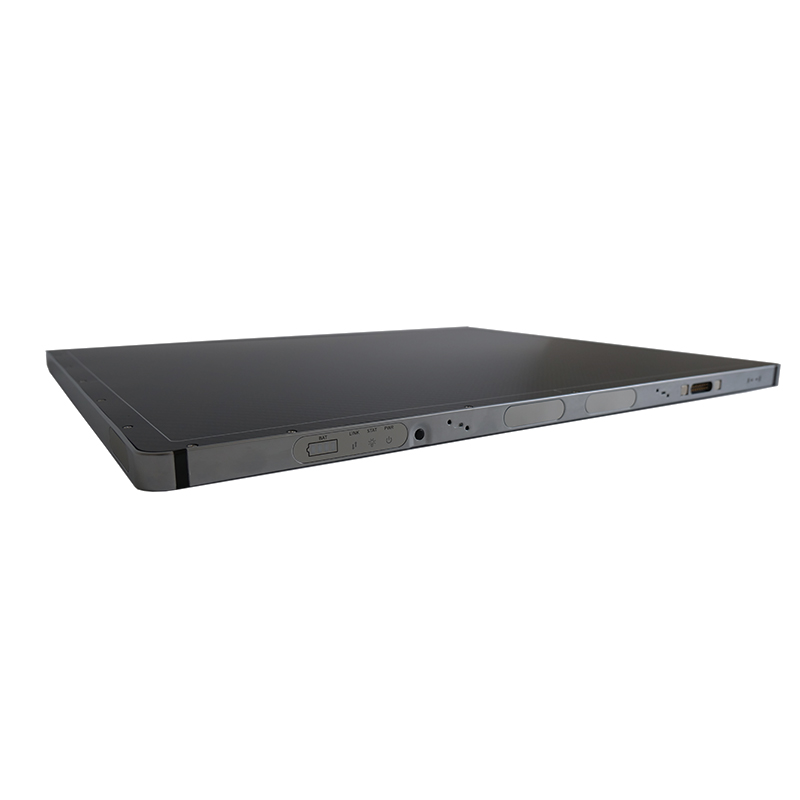

安装数字探测器
拆除普通 X 射线机原有的胶片盒或影像增强器。在拆除过程中，要注意保护好 X 射线机的其他部件，避免损坏。
将数字探测器安装在原有的位置上。要确保探测器安装牢固，并且探测器的接收面与 X 射线束垂直。使用水平仪等工具来检查探测器的平整度，偏差一般不应超过 ±1°，以保证成像的几何精度。
配置图像采集系统
连接探测器与图像采集卡。图像采集卡用于将探测器输出的模拟信号转换为数字信号。要根据探测器的输出信号类型和采集速度要求选择合适的采集卡。例如，对于高速探测器，需要选择采集频率较高的采集卡，以确保能够完整地采集到探测器输出的信号。
设置采集参数。包括采集分辨率、采集速度、增益等参数。采集分辨率要根据探测器的像素和临床需求来设置，一般可以设置为与探测器的物理分辨率相同或根据需要进行下采样。采集速度要满足临床检查的快速成像要求，例如，对于急诊检查，采集时间应尽量缩短，一般不超过 5 秒。
