结构组成

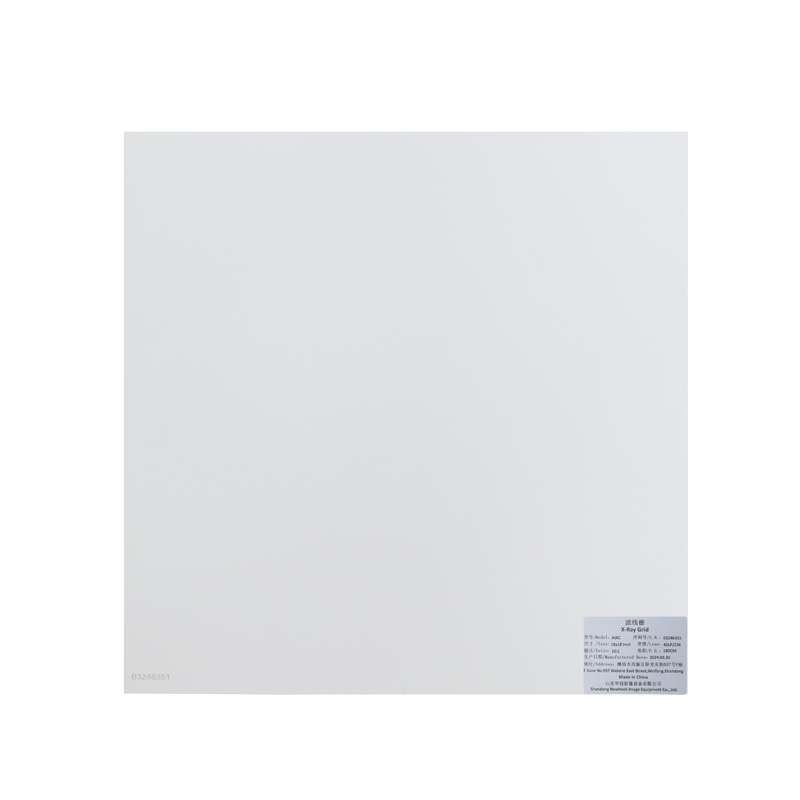

滤线栅：外观是一块厚度为 3-5mm 的薄板，由厚度为 0.05-0.1mm 的铅条，夹持在厚度为 0.15-0.35mm 的铝或纸之间构成，这些铅条相互平行或者按照一定的斜率排列，相邻铅条之间用易透 X 线的物质如木材、纸张、铝片等进行填充定位，然后黏合在一起。
滤线器：通常是指活动滤线器，是在滤线栅的基础上增加了驱动装置，使滤线栅能够在曝光过程中活动，如电动式是将栅板由电极带动，作往返运动，其运动轨迹呈锯齿形；震荡式是栅板由四只弹簧片支撑，启动时由电磁线圈吸动，然后在弹簧片支撑下作自由衰减运动。
工作原理
滤线栅：当 X 射线穿透人体或物体产生散射线后，滤线栅能够利用其铅条对散射线的吸收作用，将大部分的散射线滤去，只有很小一部分的散射线漏过，从而减少散射线对成像质量的影响，提高影像的对比度，但在滤除散射线的同时也会对原发射线有所吸收。
滤线器：通过驱动装置使滤线栅在曝光时运动，这样栅条的影像就不会在胶片上留下影子，既克服了铅条阴影对诊断效果的影响，又能起到滤除散射线的作用，进一步优化了成像质量。
使用场景和方式
滤线栅：一般在被照体厚度超过 15cm，并且千伏数大于 60kv 时使用 ，需将其放置在人体与片盒之间，其聚焦面要朝向 X 线入射的方向，同时 X 线焦点必须准确地置于滤线栅铅条的会聚线上，且不能将滤线栅反置，X 线中心要严格对准滤线栅中心，左右偏移不能超过 3cm，在需要倾斜 X 线管时，要确保倾斜方向与铅条排列方向平行。
滤线器：主要应用于一些对成像质量要求较高且需要滤除散射线的 X 线摄影设备中，如滤线器摄影床、立位滤线器、适时摄影装置等都使用活动滤线栅，在曝光指令发出时首先驱动滤线栅板开始活动，然后启动曝光，设有片盒托盘将片盒夹持于栅板中央。
性能特点
滤线栅：具有不同的焦距、栅比和栅密度等技术参数，栅比是指栅板铅条的高度与栅条之间的间隙之比，比值越高，滤除散射线的能力越强；栅密度指的是栅板在每厘米范围内所含有的铅条数，栅密度越大，对散射线的滤除效果通常也越好，可根据不同的成像需求和 X 线设备条件选择合适参数的滤线栅。
滤线器：相比普通滤线栅，活动滤线器的优势在于能够在滤除散射线的同时避免栅条阴影对影像的干扰，尤其适用于数字 X 线摄影等对影像清晰度和细节要求较高的场合，但由于其结构相对复杂，所以设备的成本和维护要求相对较高。
