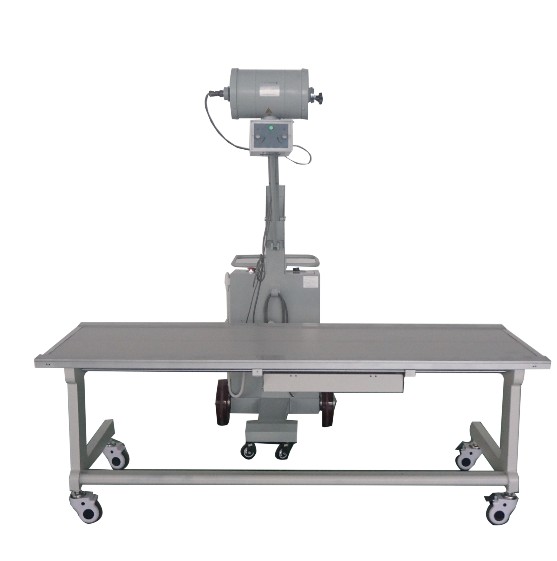

国内大、中型综合医院、基础医院等医疗单位广泛使用X射线机，X射线机特别适用于对人体各部位进行床旁、手术室、立位胸部摄影及医院急诊室或任何不方便移动的病人进行担架摄影。
X射线机电路工作原理及其故障检修是广大使用、维修以及相关人员非常关注的热点问题，下面就为大家介绍X射线机的电路原理及其常见故障检修维修案例。
由于制造质量良、操作不当、维护不佳等原因，X射线机可能发生各种故障，在日常使用中常出现的故障主要发生在X射线管、高压发生器和高压电缆等部分，在低压电路中，由于元器件的损坏或老化，也会出现故障。
X射线管的主要故障是真空度降低、X射线管漏气，由此造成X射线管击穿，或者X射线管灯丝烧断，造成X射线管损坏。
高压发生器部分故障主要是高压电路中局部 缘降低、高压变压器对地击穿、高压变压器层间击穿、灯丝变压器对地击穿。
X射线机中高压电缆的故障主要是击穿，击穿的部位经常出现的位置是插头部位，主要原因是这个部位经常活动，造成裂纹，进入气体或水分，或者此部位原已存在气孔或裂纹。
低压电路部分的故障主要是电路元器件失效、电接触不良、存在短路或击穿等。
当X射线机发生故障时应立即停止X射线机的工作，查明原因，排除故障。
