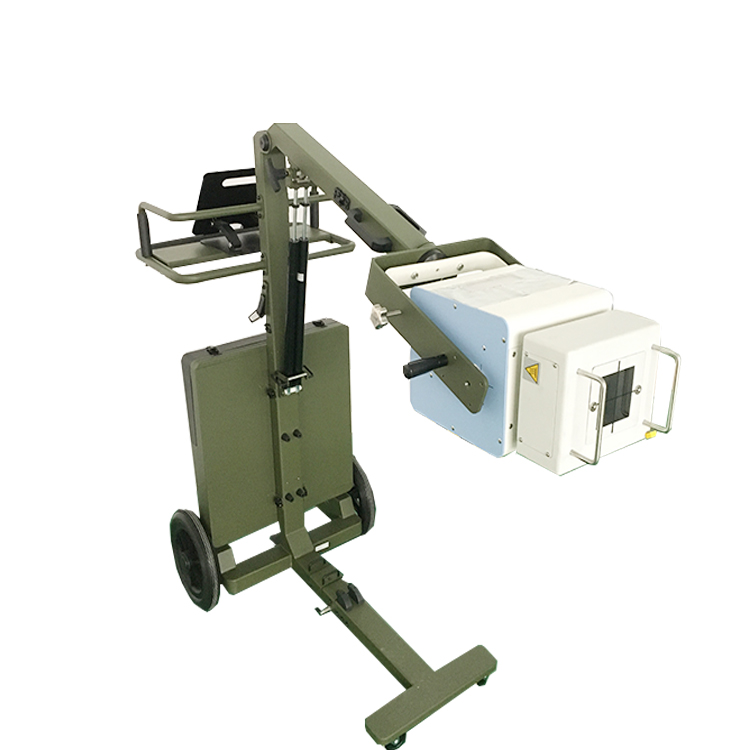

X射线诊断机是 种既可以透视也可以摄影的诊断设备。通过高压发生器油箱产生直流高压并经过高压电缆供给X射线管组件，X射线通过人体后成像进行诊断。
常规X射线诊断机主要由X 射线管组件、 高压发生装置、影像装置（荧光屏、影像增强电视系统）、机械装置及外围配套装置组成（滤线器、洗片机、激光相机等）。其中X射线诊断床、X射线管、限束器、高压发生装置是 X 射线诊断机中的关键部件，其产品质量在 定程度上代表了X射线诊断机的整体技术水平。
X射线诊断机为准确定位和保护受检者，均设置了自动线束装置。限束器拍片时能根据胶片尺寸任意调节X射线照射野的大小，透视时限束器可以将照射野锁定在影像增强器输入屏范围内。大部分的限束器是采用多层叶片防护的结构， 能起到有效的防护作用，提高X射线摄影的效果，减少患者和医务人员的被照射量。
