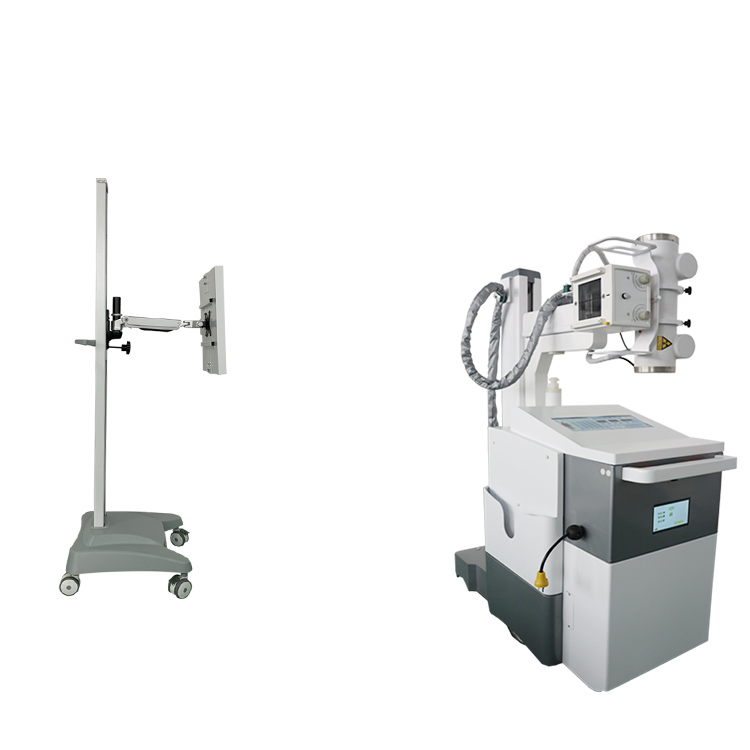

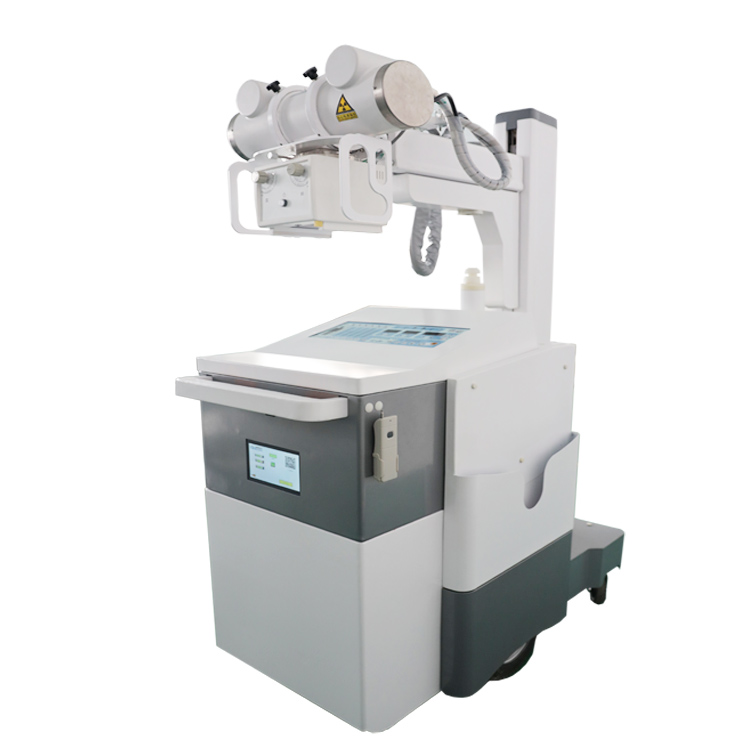

NKX-400型移动DRX光机
主要配置 技术参数
X射线管：
1. 双焦点尺寸（小/大）：0.6/1.2 mm
2. 大额定功率@0.1s ：1 6 /32kW@50 Hz
大管电流：200/400 mA@50 Hz
大管电压： 150 kVp
3. 阳 热容量： 220 kHU，阳 角度：12°，阳 旋转速度：2700 rpm@50 Hz
4. 焦点 ：X 射线管组件焦点 在 1250～1900 mm 范围内任意位置平衡，制动可靠。
5. X 射线管活动范围：
1)离地面高位置≥1850 mm，低位置 950 mm；
2)基准轴横向可转动±90° （±5° ）
束光器 ：
1. 小固有滤过：1mmAl
2. 电源：AC/DC 24V 150W
3. 高管电压：150kVP
4. SID= 1m时， 大辐射视野≥ 43cm*43cm
无线平板探测器 ：
1. 使用技术：非晶硅TFT和光电二 管；
2. 成像尺寸：17"×17"；
3. 空间分辨率：3.5p/mm；
4. 检测灰度 （A/D bit数）：16 bit；
5. 数据接口：千兆以太网；
6. 全像采集时间：≤4s；
7. 像素：3072X3072像素
8. 无线传输
主要配置 技术参数
高压发生器
供电要求 单相正弦交流电：非正弦失真小于其幅值的2%
电源电压：220VAC±10 ％
电源频率：50Hz
电源内阻：不大于 1Ω
电源容量：3.5 KVA
通用参数 输出功率：32 KW
通用参数 输出功率：32 KW
额定电压：220VAC±10%
逆变频率：60kHz
曝光参数 曝光 kV 范围：40kV-125kV, 1kV step
曝光参数 曝光 kV 范围：40kV-125kV, 1kV step
曝光 mA 范围：10-400mA
曝光 ms 范围：1.-6300ms
主要参数
kV 调节按钮：单箭头调节步长为 1kV。范围：40 ～ 150KV （精度±10% ）
mA 调节按钮：单箭头调节按照 R’20 规则，精度±20%
ms 调节按钮：单箭头调节按照 R 20 规则，精度±10%+1ms
大输出功率：20kW
X 射线管电压：100kV
X 射线管电流：200mA
标称输出功率：20 kW （100 kV³200 mA ）
标称管电压和相应的大管电流：125kV
标称管电流和相应的大管电压：200mA 100kV
