、 简易胸片架是利用医疗机构已有的医用 X 射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。

二、 结构及技术参数

   1. 结构

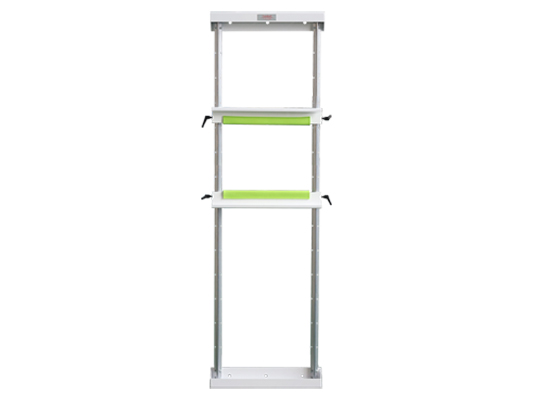

       本装置由支架、滑轨、片匣三部分组成。

   2. 技术参数

   （1） 摄片盒大行程 1100mm；

   （2） 大摄片尺寸：356mm×432mm（14〞×17〞）；

三、 安装和使用

   1. 安装

       将本装置放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直 与球管 重合。

   2. 使用

       松开片匣的固定螺栓，将片盒装入片匣，整体移动片匣到拍摄部位，拧紧螺栓。

四、 注意事项

   1. 安装时力求片匣垂直 与球管的重合度保持 致，否则会出现 边明 边暗的现象；

   2. 确保汇聚距离在 180cm 左右，以保持摄片的清晰度；

   3. 注意摄片条件（kV、mA）的选择。

五、 结构图

六、 运输和储存环境条件

   在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置 15 周以上；

   温度 -40℃～55℃；

   湿度 ≤90﹪；

   大气压力 500kpa～1060kpa；

   储存在无腐蚀气体和通风良好的室内。

七、 维修及保养说明

   1. 维修

   （1）设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得撤擅自

维修设备；

   （2）设备维修后，使用前必须检查所有与安全有关的装置；

   （3）常见故障维修方法；

   （4）经常对导轨定期检查，适量加 30#机油或滑脂。

   2. 保养

       产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

       机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物；

   3. 建议

   （1）各运动部件与轨道的接触间隙调整，每年进行 次；

   （2）产品发生故障后应由 业人员检修。

   （注：本产品如有设计变化，规格更改，恕不通知用户，以实物为准）
