、侧装片胸片架概述

医用诊断侧装片胸片架是利用医疗机构已有的医用 X 射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称立式胸片架。

二、侧装片胸片架结构及技术参数

1.结构

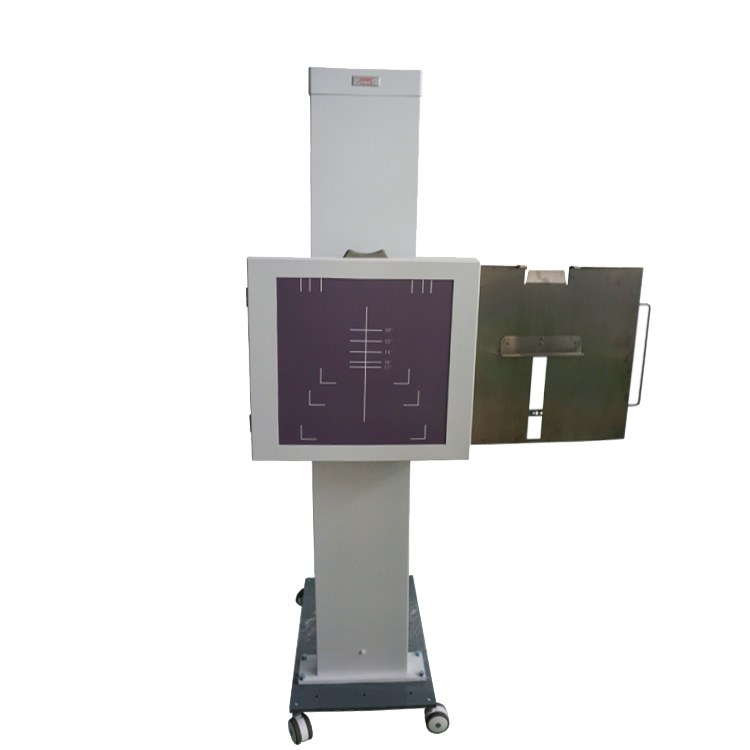

本装置由立柱、滑车架、摄片盒（盒内装可拉出的片车）、平衡装置几部分组成。

2.技术参数

（1）摄片盒大行程 1100mm；

（2）大摄片尺寸：17〞×17〞；

三、侧装片胸片架安装和使用

1.安装

将本装置放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直 与球管 重合， 调整正确后，对准装置立柱底部的四个φ8.5 的通孔 ,以电锤打孔安装四颗 M8 的膨胀螺丝,然后拧紧即可；

调整正确后，此时即可拍摄。

2.使用

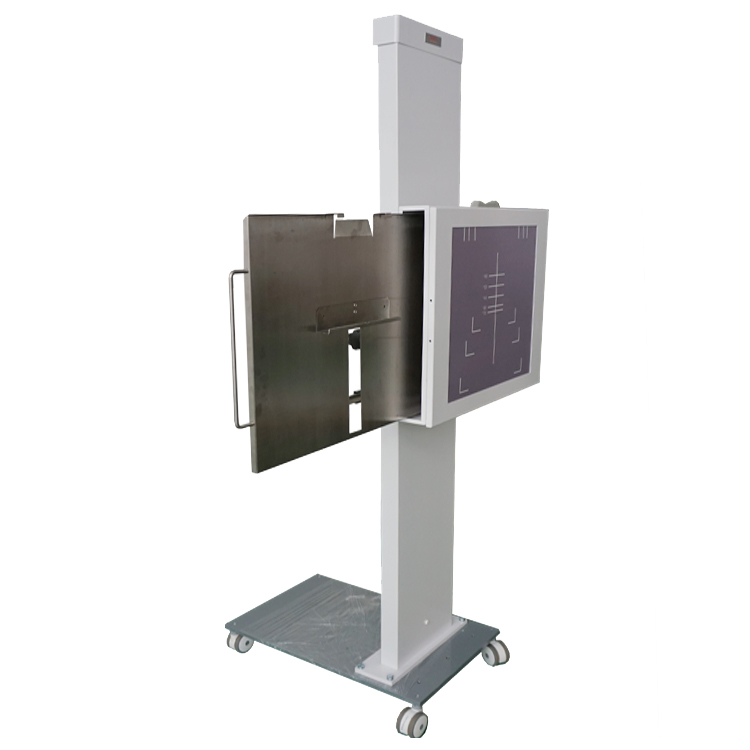

（1）握住片车把手，拉出摄片盒内片车，将选用的片盒（或 IP 板）卡入移动片夹内， 向下推移动片夹，使片盒（或 IP 板）置于上下片夹内，并卡紧；

（2）把片车推入盒体内，卡紧；

（3）松开锁紧手柄，按摄片部位，调整滑车架高度，达到摄片盒适宜高度，调整好后， 锁紧手柄，即可摄片。

（4）摄片完成后，拉出片车，将片盒（或 IP 板）从片夹内取出；并将片车推入摄片盒。

注意：片盒（或 IP 板）取出时，要使移动片夹缓缓回落，防止回力太猛，造成片夹、滑块的损伤。

4. 使用环境条件：

环境温度：10℃～30℃ 相对温度：30% ~ 85%

大气压力：860hpa～1060hpa。

四、侧装片胸片架注意事项

1.安装时力求摄片盒垂直 与球管的重合度保持 致，否则会出现 边明 边暗的现象；

2.确保会聚距离在 180cm 左右，以保持摄片的清晰度；

五、侧装片胸片架结构图

六、运输和储存环境条件

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置 15 周以上； 温度-40℃～55℃；

湿度≤90﹪；

大气压力500kpa～1060kpa；

储存在无腐蚀气体和通风良好的室内。

七、维修及保养说明

1.维修

（1）设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备；

（2）设备维修后，使用前必须检查所有与安全有关的装置；

（3）常见故障维修方法；

（4）经常对导轨、轴承等传动部件定期检查，适量加 30#机油或滑脂。

2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

（1）机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物；

（2）定期检查轴承有无损伤及缺油现象,必要时在清洁后涂以清洁的润滑脂。

3.建议

（1）悬吊重锤的钢丝绳，建议用户每二年更换 次；

（2）各运动部件与轨道轴承组件的接触间隙调整，每年进行 次；

（3）产品发生故障后应由 业人员检修。

（注：本产品如有设计变化，规格更改，恕不通知用户，以实物为准）
